地鐵、機場、高速公路、醫療、海上平臺、通訊等高端場合的用電環境的特殊性，諧波含量豐富，且設備抗諧波能力差，但此類用戶對用電安全可靠性要求很高，一旦發生電能質量問題，會造成巨大損失。
以XMPQ的APF為主的治理是整體電能質量解決的方案，它不但能補償2-50次以內諧波，對其它電能質量問題也都能治理。
港口、車船制造、冶金、石化、數據中心等場合的特點是或者無功很大、或者不平衡很嚴重、或者對電網沖擊嚴重、或者同時存在無功諧波不平衡等復雜現象，由于總體治理需求容量大，傳統單一的動態無功補償無法滿足復雜的要求。
從技術角度以及經濟效益考慮，XMPQ的SVG以大容量、快速反應、多功能的性價比優勢，作為這些場合理想的主要治理設備。
設計院上圖說明：

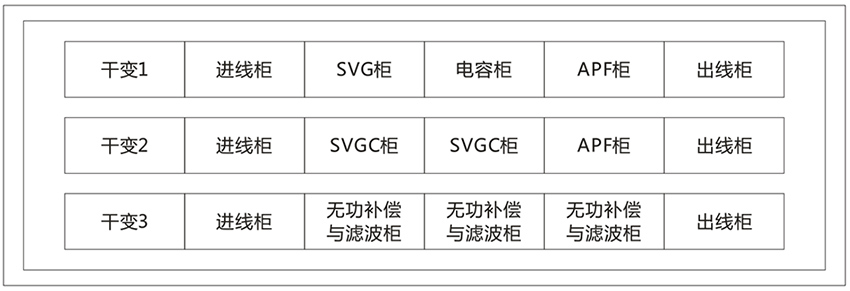

此平面設計圖示例了三種情況下的電能質量治理的方式
1、干變1號，由APF補償諧波，電容柜補償無功，SVG柜補償剩余無功與不平衡。
2、干變2號，由APF補償諧波，SVGC柜內是大容量電容器C與小容量SVG組成，SVG僅用于平滑電容器投切時產生的極差。
3、干變3號，無功補償與濾波柜由APF功率模塊與SVG功率模塊組成，APF用于補償諧波，SVG用于補償無功與不平衡。它的效果等同于SVG單獨成柜加APF單獨成柜，不過可以節省占地面積。

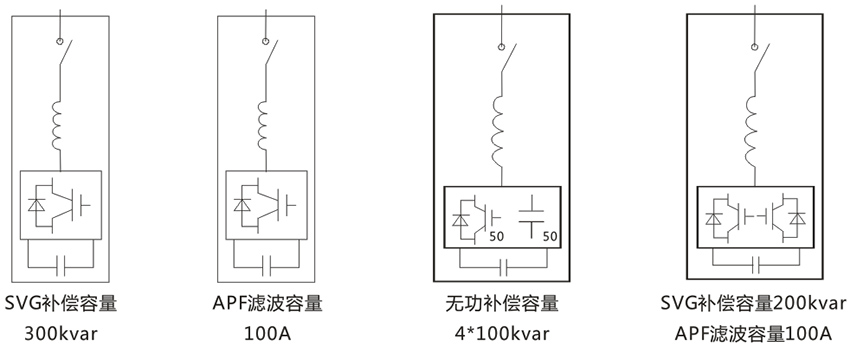

以上三種形式，分別表示了SVG、APF、SVG+C、SVG+APF等多種組合。
設備在設計圖紙中的表現形式說明：
1、SVG+C的配合中，SVG可選50kvar、lOOkvar，C選取同等規格。50kvar SVG功率模塊同50kvar電容組成100kvarXMPQ MSVGC模塊，實現O~100kvar無級差補償，100kvar SVG功率模塊同100kvar電容組成00kvar XMPQ SVGC模塊，實現0~200kvar無級差補償。
2、以上所有組合形式，都可以通過一個主顯示屏集中顯示所有信息以及操作運行。
工程須知：
無功補償
民用場合按照變壓器容量的30%配置無功補償
工業場合按照負載情況配置滿足國標要求的無功補償
諧波補償

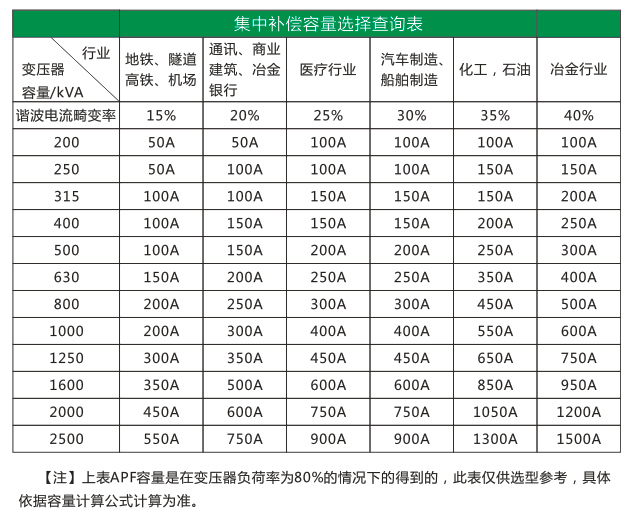

總結眾多行業的測試數據，得到以下經驗公式供設計人員參考
柱上無功補償?shù)葢敉鈭龊?/h4>
柱上無功補償主要用于補償無功與不平衡，傳統的電容投切只能粗略的補償無功，無法滿足更高要求。XMPQ的戶外型SVG只需要一個模塊就可完成，柜體按照戶外50度高溫下仍正常工作要求設計，防護等級可達到IP54。
光伏、商場住宅、普通廠礦等其它行業
XMPQ-SVGC完全可以勝任所有其它行業的電能治理問題，是現階段無功補償發展的一項重大里程碑，使用SVGC可以完美解決各種普通工況下的無功與諧波問題。是對成本壓力大、傳統無源濾波與電容器補償效果不滿意、希望能有更高性價比的客戶選擇。
惡劣復雜工業場合治理實例
實例1:冶金行業
某冶金鑄造廠，主要負載是中頻爐等整流設備，發出大量諧波，由于變壓器容量偏小，在負荷較重時電網呈現弱電網特征，電流諧波失真度THDi達到31%，同時電壓受電流諧波干擾使得電壓失真度THDv達到21%．功率因數低至0.55，現場粉塵嚴重，通風條件不好，是兼具“電流諧波+電壓諧波+無功嚴重+粉塵污染+高溫”的復雜惡劣工況場合。普通設備在此惡劣情況下無法正常工作。

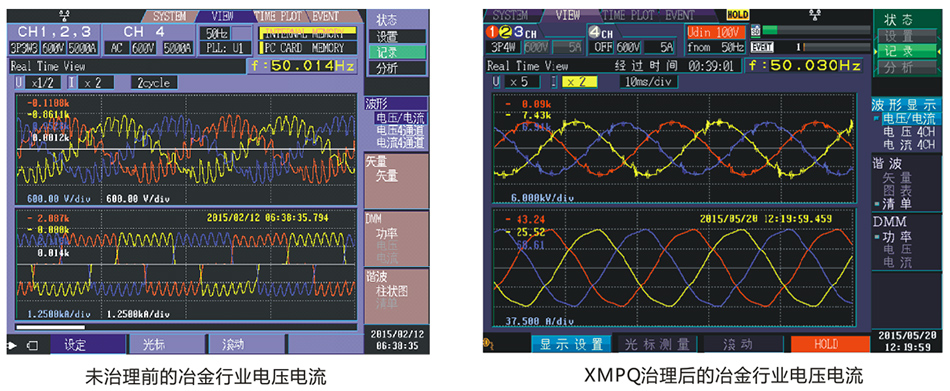

加裝XMPQ對電能質量進行治理，XMPQ不僅體現了極強的自身抗干擾能力，能在此惡劣工況下將電流諧波治理正常，而且體現了強大的治理干擾的能力，同時改善了電壓諧波失真度。如下圖。
治理效果比較滿意，電壓電流諧波都基本消失，THDi降低到4.3%，THDv降低到4.5%，功率因數提高到0.980
實例2：焊接行業
某汽車制造廠，主要負載是懸掛式點焊、機械手臂、流水線、電機等，點焊機用單相380V供電，工作時電流起伏很大且不平衡現象嚴重。其中州目電流（黃色）基本為0，B、C相電流分別為278A、317A，功率因數為0.52，電流畸變率40%，因為大部分不平衡電流流經中線，導致中線發熱嚴重。是兼具“電流諧波+不平衡嚴重+無功嚴重”的復雜惡劣工況場合。

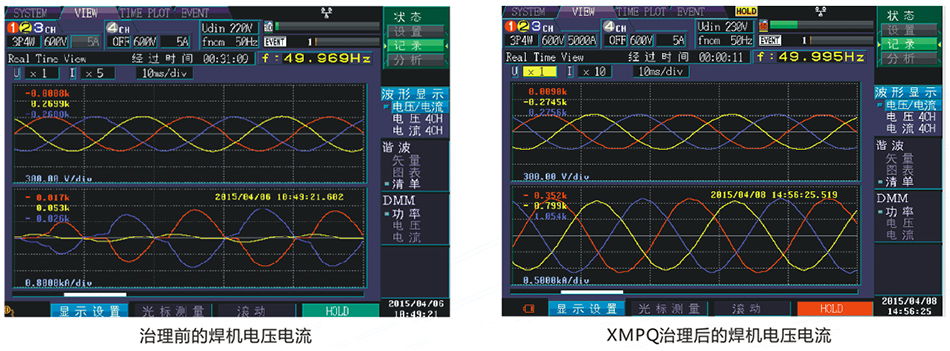

加裝XMPQAPF后，對電流諧波以及無功進行治理，效果對比如下，三相電流不平衡基本消失，中線電流基本為零，電壓電流諧波基本消失，THDi降低到2.7%，功率因數提高到0.980。
